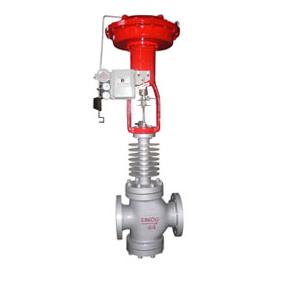

氣動薄膜雙座調節閥
發布時間：2016年03月23日 作者：admin 點擊次數：次
概述：
ZMAN、ZMBN氣動薄膜雙座調節閥是自動調節系統中最常見的執行器之一，廣泛應用于石油、化工、冶金、電站等工業部門，它和調節閥等其它儀表配合，控制氣體、液體、蒸氣等介質，使流量、壓力、溫度和液位等參數得到調節，從而實現生產過程自動化。
特點：
ZMAN、ZMBN氣動薄膜雙座調節閥具有結構簡單、允許壓差大、動作可靠等優點，采用雙導向結構，流體通常呈S形流線，壓降損失小流通量大，可調范圍廣，流通特性精確度高。
主要零件材料：
閥體、閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti
閥芯、閥座：1Cr18Ni9T、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr
閥芯、閥座：1Cr18Ni9T、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr
主要技術參數：
公稱通徑mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|||||||
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可與本公司
商洽生產 |
|||
額定流量
系數Kv |
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|||
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
||||
公稱壓力MPa
|
0.6 1.6 4.0 6.4
|
|||||||||||||||||||
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
||||||||||||||
流量特性
|
直線、等百分比、快開型
|
|||||||||||||||||||
介質溫度℃
|
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
|
|||||||||||||||||||
法蘭尺寸
|
鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
|
|||||||||||||||||||
法蘭形式
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
|||||||||||||||||||
閥體材質
|
PN(MPa)
|
0.6,1.6
|
WCB(ZG230-450) CF3CF8 CF8M
|
|||||||||||||||||
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||||||
閥體型式
|
直通單座鑄造球型閥
|
|||||||||||||||||||
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|||||||||||||||||||
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)、低溫型
|
|||||||||||||||||||
可配附件
|
定位器 手輪 電/氣轉換器 空氣過濾減壓器
|
|||||||||||||||||||
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件
